一、开源项目简介

JDEasyFlow

JDEasyFlow是一款通用流程编排组件, 适用于服务编排、工作流、任务审批等场景。它的特点是简单、灵活、易扩展。开发人员30分钟可入门上手，半天可掌握其原理。

二、开源协议

使用Apache-2.0开源协议

三、界面展示

支持的场景功能

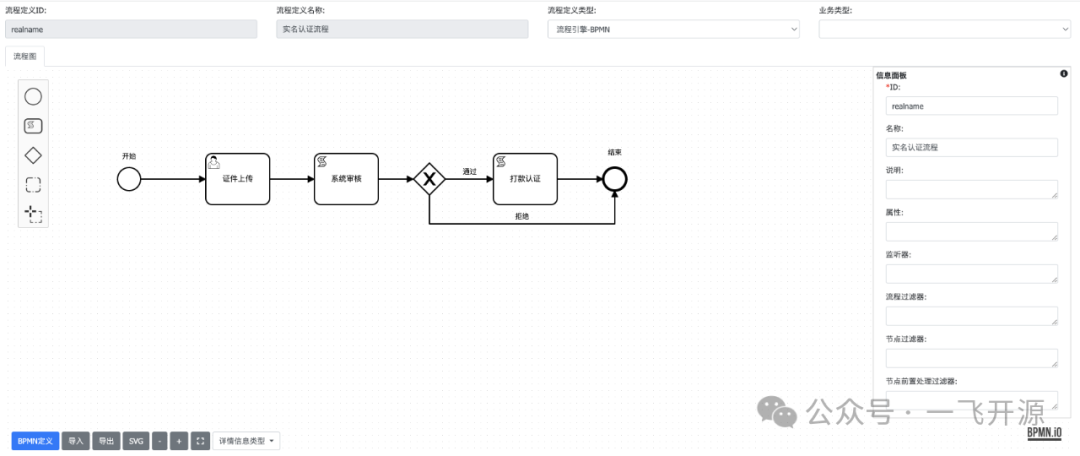

节点流转类型

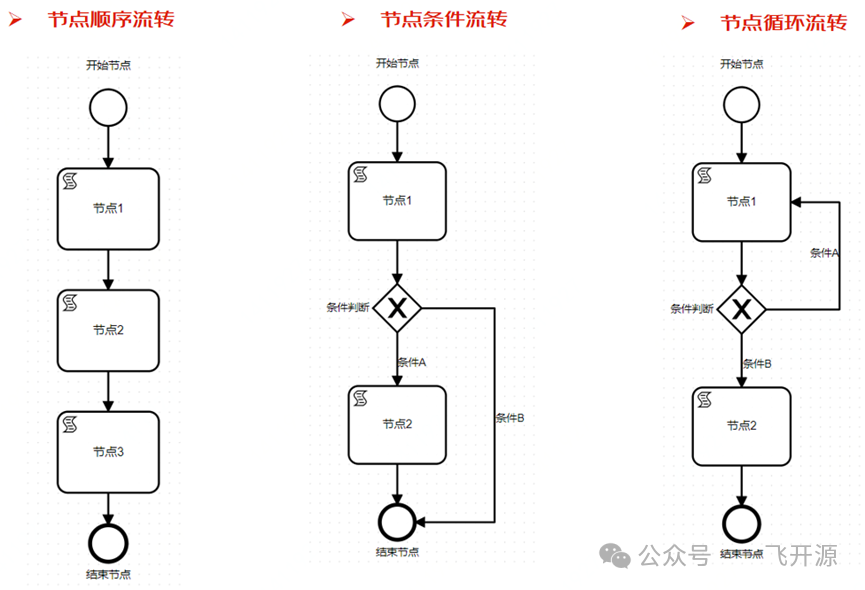

支持顺序流转、条件流转、循环流转等。

节点功能类型

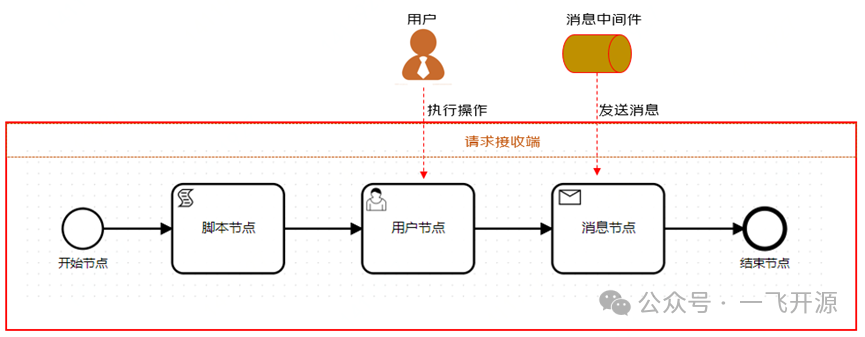

支持脚本节点、用户节点和消息节点。

• 脚本节点：

  节点执行时运行一段代码脚本
• 用户节点：

  根据用户的操作指令触发节点执行
• 消息节点：

  接收消息后触发节点执行

节点串并类型

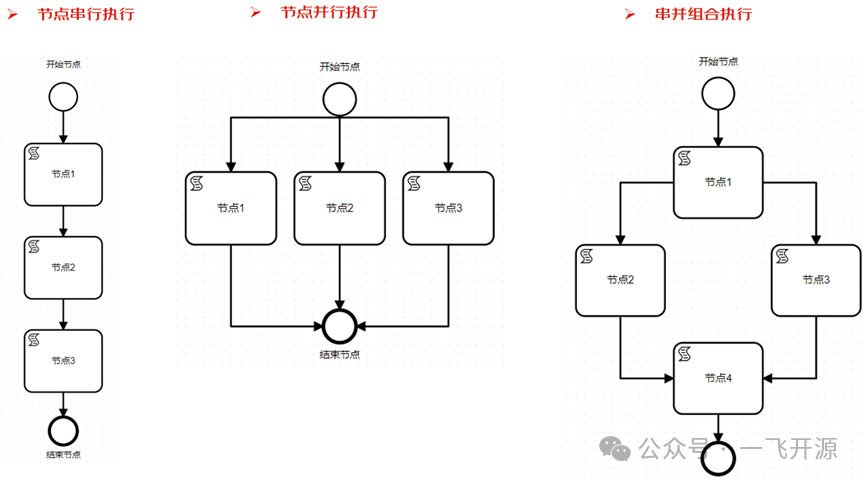

支持串行执行、并行执行、串并组合执行等。

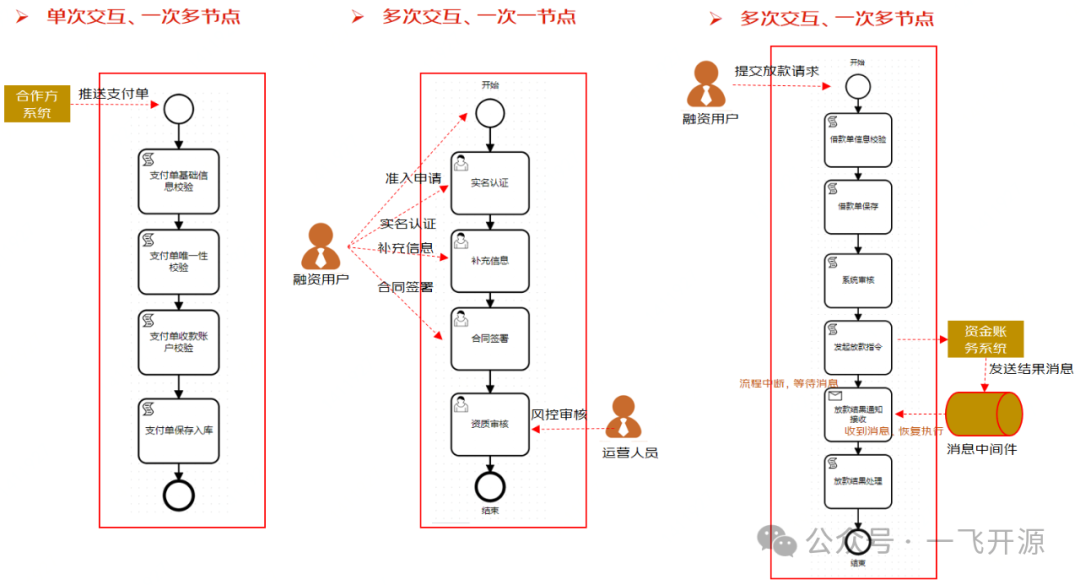

流程交互场景

支持单次交互一次执行多节点、多次交互一次执行一节点、多次交互一次执行多节点等。

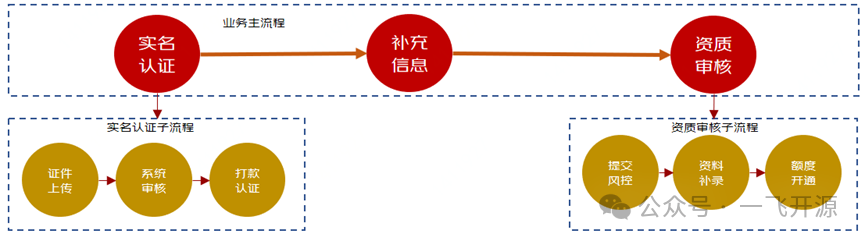

子流程场景

JDEasyFlow支持子流程的场景，可将把复杂的流程节点拆分为子流程，便于业务逻辑抽象。

审批流程场景

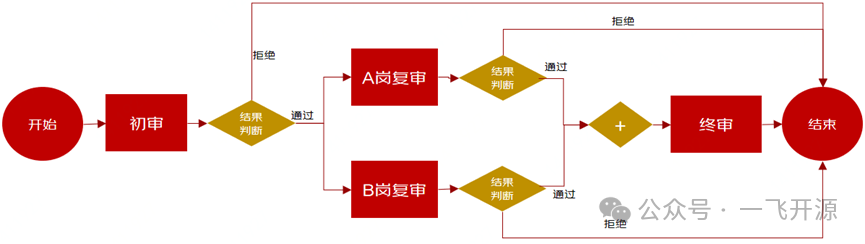

JDEasyFlow提供了流程任务审批的能力；常用的审批、撤销、驳回、会签、加签等功能都可支持；内置了简单的动态表单。既支持从页面发起和操作流程任务，也支持API的方式，京东OA审批系统也有对接。

四、功能概述

JDEasyFlow是企业金融研发部自研的通用流程编排技术组件，适用于服务编排、工作流、审批流等场景，目前在部门的内部业务系统和科技输出系统中广泛应用，其他部门也有使用。

它的特点是简单、灵活、易扩展，开发人员一般30分钟可入门上手，半天可掌握其原理。它分为一个核心模块和若干扩展模块，模块之间松耦合，开发使用时可按需选择、快速集成、渐进式应用，同时支持JSON内置规范和BPMN规范。它的实现原理也有其特色，后面有介绍。

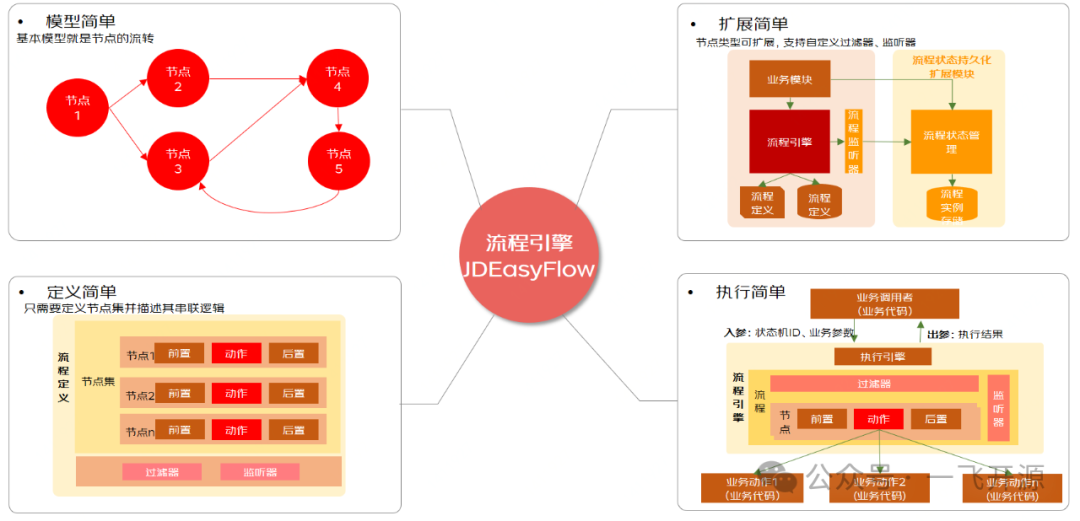

JDEasyFlow整体的特色为简单：

• 模型简单：核心模型概念就是节点的流转
• 扩展简单：提供了监听器、过滤器功能，方便横向切面；节点支持自定义实现
• 定义简单：只需要通过JSON进行节点流转逻辑配置便可，也支持BPMN格式
• 运行简单：代码调用流程引擎，传入流程ID和业务参数便可
• 使用简单：引入组件包便可使用，比较轻量

适用场景和对接使用说明

适用场景

理论上JDEasyFlow可满足任何流程场景，它主要可解决三类问题：

• 流程可编排：

  将业务流程抽象为软件流程，保证软件是现实的真实反映；不同场景可定义不同流程，且流程易修改
• 功能松耦合：

  将业务节点抽象为软件流程节点，一方面实现功能的松耦合，另一方面实现节点的可复用
• 流程可视化：

  所见即所得，方便业务产品人员和软件研发人员基于同一语言的交流，也便于流程监控

在实际软件系统开发过程中，如果有如下诉求，可考虑使用流程编排：

• 业务流程是有明显的多个节点组成
• 希望流程可灵活变更
• 业务流程级别比程序流程高一层，在编程语言级别难以聚合和治理（如一个流程即需要前台操作，又有外系统参与，又有后台操作，在实现上入口分散）

五、技术选型

整体功能架构

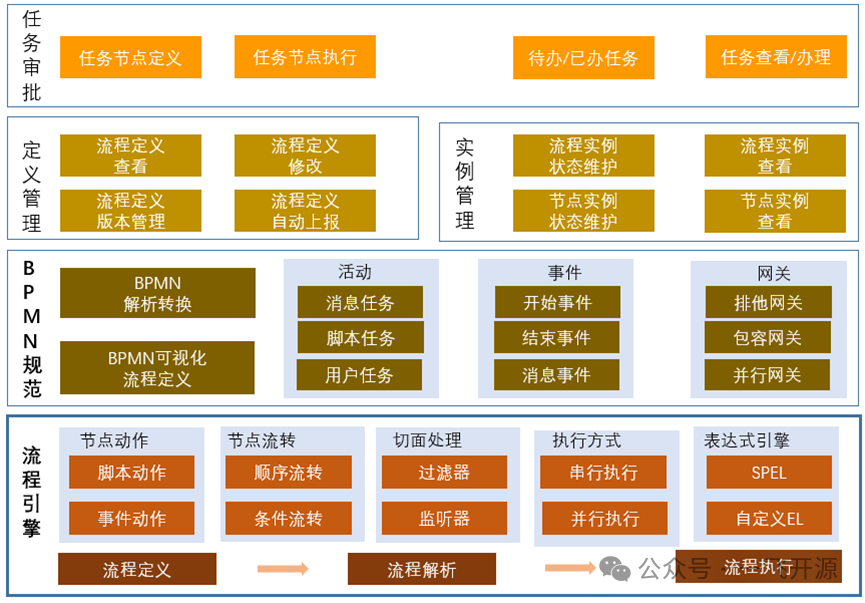

JDEasyFlow的功能架构如下图，功能模块之间松耦合， 开发时可按需选择、快速集成、渐进式应用。最简单的使用方式为只在业务应用端引入jar包使用流程引擎。如果需要流程可视化功能，可集成BPMN规范模块，如果还需要流程实例持久化、流程定义持久化等更丰富功能，则可以集成其他相关模块。

整体系统架构

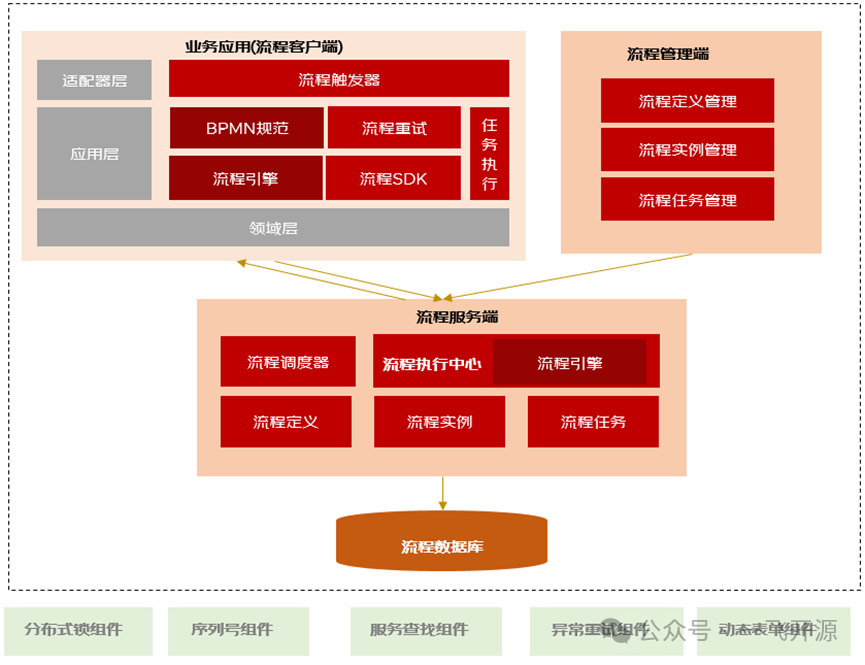

JDEasyFlow的完整系统架构如下，主要有三个端：业务应用端、流程服务端、流程管理端，三个端可部署在单体应用中，也可分开部署。

软件架构

JDEasyFlow底层为流程引擎/状态机模块(使用时选一便可，建议优先使用流程引擎)，此模块提供了基于JSON格式的JDEasyFlow规范进行流程编排的能力。

BPMN模块提供了基于BPMN规范进行流程定义和可视化的能力，流程可视化基于bpmn-js，其本质为提供了将BPMN格式流程定义转换为JDEasyFlow格式的能力。
